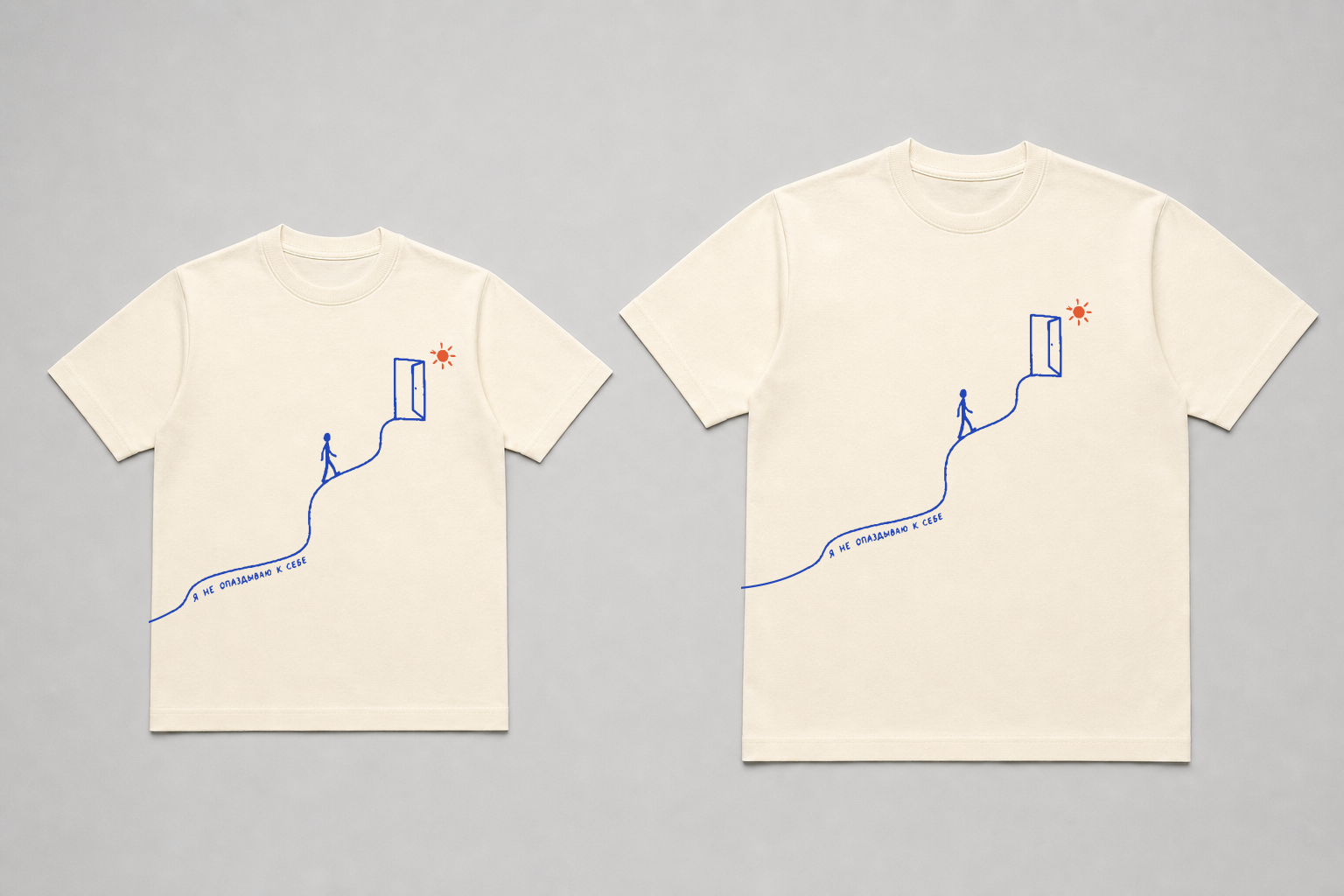

Утверждённое расположение
Центр по горизонтали и вертикали
Рост 140видимая краска: верх 136 мм
Рост 170видимая краска: верх 186 мм
Здесь центрируется не пустой мастер-лист, а фактическая область видимой краски высотой около 309 мм. Поэтому рисунок визуально уравновешен между верхом и низом на каждом размере; фигура человека остаётся на оси центра груди.
Схема утверждённого расположения по каждому росту
| Рост | Передняя деталь | Верх мастер-листа | Верх видимой краски |
|---|---|---|---|
| 140 | 41 × 58 см | 87 мм | 136 мм |
| 146 | 43 × 60 см | 97 мм | 146 мм |
| 152 | 45 × 62 см | 107 мм | 156 мм |
| 158 | 47 × 64 см | 117 мм | 166 мм |
| 164 | 49 × 66 см | 127 мм | 176 мм |
| 170 | 51 × 68 см | 137 мм | 186 мм |
Масштаб и печатные формы те же самые. Меняется только вертикальная установка рамы. Нажмите на схему, чтобы открыть её крупно.
Файлы для типографии
Скачать весь комплект ZIP
PDF для Illustrator
PSD 300 dpi
EPS вектор
SVG в кривых
SVG редактируемый
Форма 1 · синий PDF
Форма 2 · оранжевый PDF
ТЗ для шелкографии
Общая инструкция на китайском · PDF
Схема центра по X/Y · PDF
Текстовое ТЗ 140–170

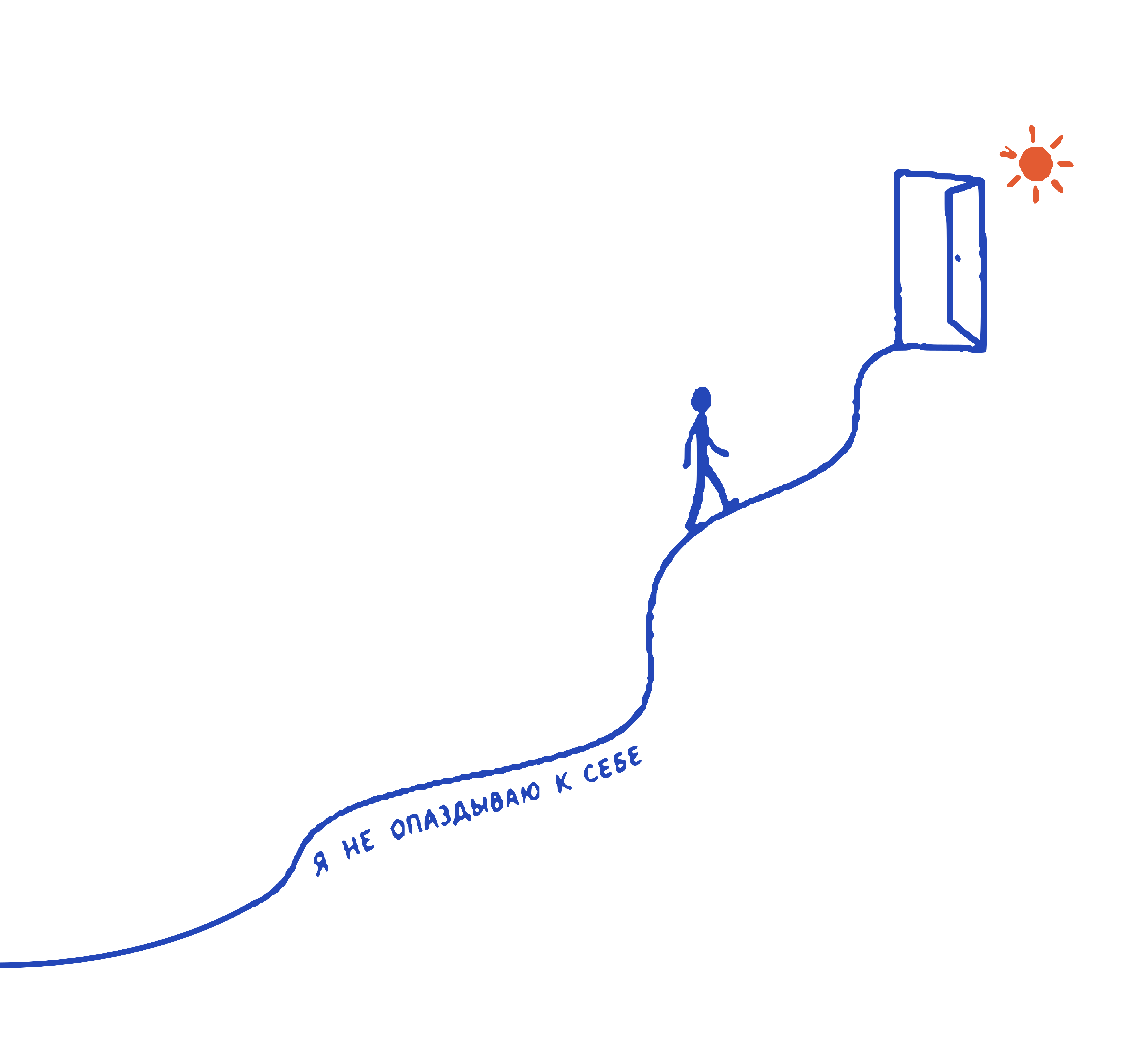

Обе печатные формы имеют одинаковый артборд 450 × 420 мм и масштаб 1:1. На передней детали 140 (410 × 580 мм) обрезается только дополнительный хвост; текст, человек, дверь и солнце остаются внутри. Для настоящего выхода в край печатать переднюю деталь до пошива.
